Posting Sebelumnya
Apa yang membuat panel melamin tekstur kayu timbul 3D begitu menawan adalah kemampuannya untuk menerobos batasan "dekorasi datar" yang ditemukan pada panel dekoratif tradisional – saat Anda menggeser jari di permukaan, Anda dapat dengan jelas merasakan tekstur bergelombang, pori-pori tersembunyi, dan butiran berkelok-kelok, mencapai kesatuan sempurna antara pengalaman visual dan sentuhan.
Namun, meskipun pengembosan dalam memberikan kualitas sentuhan yang luar biasa pada panel, hal ini juga menciptakan berbagai tingkat "zona konsentrasi tekanan" pada permukaan media – semakin dalam pengembosan, semakin besar perubahan struktural pada permukaan media. Jika kekuatan lentur, modulus elastisitas, dan kekuatan ikatan internal substrat tidak mencukupi, area timbul rentan terhadap deformasi, pegas kembali, atau bahkan retak karena tekanan atau perubahan lingkungan.

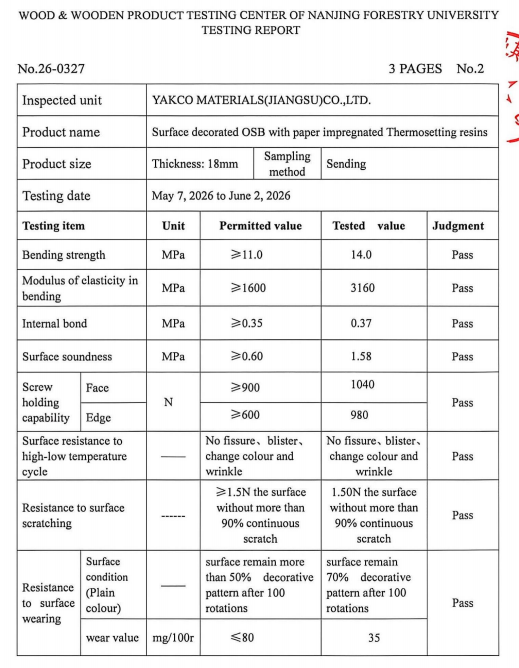

Data mekanis dalam laporan pengujian berfungsi sebagai tolak ukur ilmiah untuk mengukur apakah "estetika struktural" ini kokoh.
Lebih lanjut: teknologi Yakco
Kekuatan Lentur: "Kerangka Lentur" dari Pengembosan Timbul 3D
Kekuatan lentur mencerminkan kemampuan panel untuk menahan patah ketika terkena gaya lentur eksternal.
Untuk panel timbul dalam 3D, tekstur yang timbul dan tersembunyi berarti permukaan panel tidak sepenuhnya seragam, dan distribusi tegangan menjadi lebih kompleks di bawah beban.
Standar tersebut mensyaratkan kekuatan lentur ≥ 11,0 MPa, dan nilai pengujian mencapai 14,0 MPa – melebihi persyaratan sebesar 27%.
Ini berarti bahwa bahkan dengan permukaan timbul yang dalam, panel masih mempertahankan kekakuan struktural yang cukup di bawah beban (misalnya, rak buku, meja), mencegah patah dini atau deformasi permanen karena konsentrasi tegangan pada area timbul.
Modulus Elastisitas dalam Lenturan: "Memori Bentuk" Punggungan Timbul
Modulus elastisitas mengukur kemampuan panel untuk kembali ke bentuk aslinya setelah mengalami deformasi akibat beban – semakin tinggi nilainya, semakin besar ketahanannya terhadap deformasi, dan semakin kecil kemungkinan panel tersebut mengalami pembengkokan permanen akibat beratnya sendiri atau gaya eksternal.
Standar ini memerlukan ≥ 1600 MPa, dan nilai pengujian mencapai 3160 MPa – hampir dua kali lipat standar.
Untuk panel melamin timbul 3D, signifikansi data ini sangat jelas: dengan struktur mikroskopis yang terangkat dan tersembunyi di permukaan, modulus elastisitas yang tinggi memastikan bahwa area timbul tidak secara bertahap menjadi rata karena "merangkak" dari berat pintu kabinet dalam jangka panjang, beban rak, atau perubahan suhu.
Tonjolan butiran kayu tiga dimensi mempertahankan kejernihan awalnya yang tajam dari tahun ke tahun, tidak pernah kehilangan "tiga dimensi" -nya.
Kekuatan Ikatan Internal: "Stabilitas Antar Lapisan" dari Tonjolan dan Depresi Timbul
Kekuatan ikatan internal mengukur integritas ikatan antara lapisan internal substrat.
Selama proses pengepresan panas pada pengembosan dalam, tekanan yang signifikan diberikan pada permukaan media; jika kekuatan ikatan internal tidak mencukupi, struktur antar lapisan pada tonjolan timbul dapat menimbulkan retakan mikro atau kendor.
Standar ini mensyaratkan kekuatan ikatan internal ≥ 0,35 MPa, dan nilai yang diuji adalah 0,37 MPa – melebihi persyaratan.
Nilai ini memastikan bahwa lapisan dalam terikat erat tanpa celah; bahkan dengan kedalaman pengembosan yang cukup besar, permukaan media tidak akan melepuh atau pengembosan timbul yang kabur akibat delaminasi.
Kepadatan Substrat: "Logika yang Mendasari" Kejelasan Timbul
Kepadatan substrat secara langsung mempengaruhi efek pembentukan dan daya tahan embossing.
Kepadatan yang terlalu rendah mencegah timbulnya timbul yang jelas; kepadatan yang terlalu tinggi akan meningkatkan kesulitan pemesinan dan bobot panel.
Kepadatan produk diukur sebesar 0,72 g/cm³, menempatkannya pada kisaran menengah atas standar nasional, menyeimbangkan definisi embossing dan kemampuan proses.
Kepadatan yang seragam memastikan kedalaman dan kejernihan emboss sangat konsisten di berbagai area pada panel yang sama, menghindari keruntuhan lokal atau butiran kabur.
Kesehatan Permukaan: "Kekuatan Ikatan" Antara Lapisan Dekoratif Timbul dan Substrat
Lapisan dekoratif pada permukaan timbul dalam diregangkan atau dikompresi di area timbul, sehingga menuntut kekuatan ikatan yang lebih tinggi.
Tingkat kesehatan permukaan yang diuji mencapai 1,58 MPa – 2,6 kali lipat dari nilai standar.
Data ini berarti bahwa bahkan pada titik pengembosan terdalam (seperti pori-pori kayu yang tersembunyi), kertas dekoratif tetap melekat erat pada media, tanpa delaminasi, melepuh, atau tepi melengkung.
Setiap bentangan lapisan dekoratif selama proses emboss didukung oleh kekuatan rekat yang cukup.

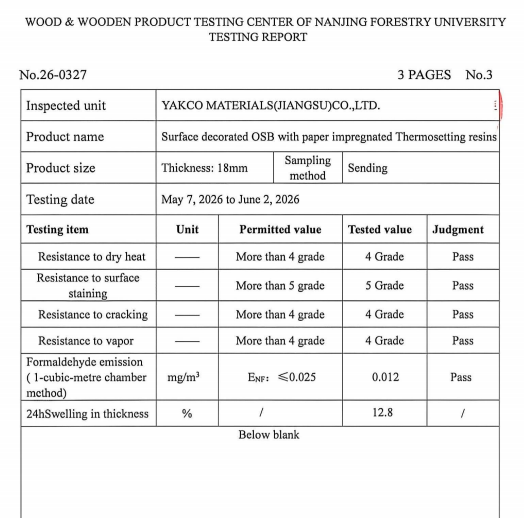

Kesimpulan
Daya tarik estetika Panel Melamin Tekstur Kayu Timbul 3D terletak pada membuat butiran kayu menjadi hidup – tetapi kualitas industri sebenarnya terletak pada memastikan bahwa tiga dimensi yang "hidup" ini tidak runtuh, berubah bentuk, atau kabur selama beberapa dekade penggunaan.
Kekuatan lentur 14,0 MPa, modulus elastisitas 3160 MPa, kekuatan ikatan internal 0,37 MPa, kepadatan 0,72 g/cm³, dan kesehatan permukaan 1,58 MPa – setiap titik data memperkuat "kerangka" emboss.
Saat memilih panel timbul 3D, ingat: kedalaman tekstur yang terlihat bergantung pada kekuatan mekanik yang tidak terlihat.
Hanya substrat yang berstruktur baik yang dapat mendukung keindahan tiga dimensi yang tahan terhadap sentuhan waktu.
Lebih lanjut: Papan Melamin Tekstur Kayu Timbul 3D
